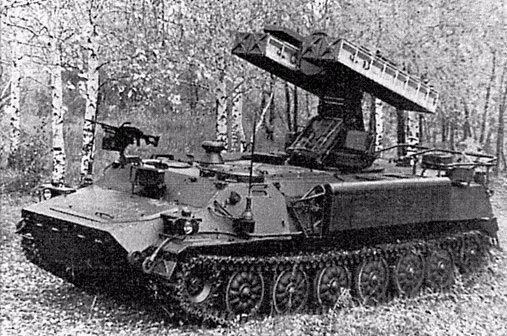

SAM: SA-13 Gopher / 9K35 Strela-10 (URSS/Rusia)




Descripción
El SA-13, como los americanos bautizaron en ausencia de nomenclatura soviética conocida en ese momento, se creó en los años setenta. Fue visto por primera vez en las fuerzas militares soviéticas de Alemania. Se realizó para sustituir al SA-9 "Gaskin" basado en un chasis BRDM-2 (4 x 4). Cada división blindada o motorizados normalmente contiene 16 piezas. A principios de 1983, varias unidades de SA-13 fueron desplegadas alrededor del aeropuerto de Kabul, Afganistán. La SV-13 está montado sobre el chasis del vehículo remolcado MT-LB polivalente, y tiene cuatro misiles en posición de disparo. Estos dispositivos se colocan en tubos similares a los del SA-9. Una versión con seis contenedores de los lanzadores también fueron identificados. Entre las dos filas de dos misiles es una distancia de radar y la determinación de la transmisión pasiva de radar sensores. Se cree que la cabeza del misil buscador es enfriado por hielo seco y opera en bandas de frecuencia. Esta ventaja le permite evadir mejor las contramedidas infrarrojos, tales como señuelos lanzados por aviones enemigos. El SA-13 opera a alturas de 50 metros a 10 000 m, y se le asigna un rango de 8 km. No parece tener un dispositivo de carga rápida. El SA-13 se instalará en Siria.


Variaciones:
- 9A35M2: vehículo lanzador 9S16 con radar (OTAN código de Lujo Cuadro B)
- 9A34M2: vehículo de lanzamiento
- 9M37: el último misil 9M37MD; 9M333

Datos técnicos
Armamento
Cuatro misiles están montados en una torreta, posicionada en el centro del techo del casco. Cuatro misiles listos para disparar, y otras ocho personas se transportan en el interior del vehículo. La recarga se realiza en tres minutos más o menos. El sistema de lanzador está montado en la parte posterior, y el centro del casco, se puede girar 360 °. El conjunto incorpora la ubicación del tirador, que tiene una ventana rectangular grande, montada en la base de la torreta. Para su autoprotección el SA-13 básico está equipada con una ametralladora de 7,62 mm montado en la escotilla de mando del vehículo.

Protección
La SV-13 se basa en el chasis del blindado polivalente a orugas MT-LB. El casco del MT-LB se compone de una armadura de acero soldado, con el compartimiento de la tripulación en la parte delantera, motor inmediatamente al lado del compartimiento de la tripulación de la izquierda y el compartimiento de tropas en la parte trasera. La armadura de acero soldado protege a la tripulación contra las pequeñas armas de fuego y metralla.


Propulsión
El SA-13 es accionado por un motor diesel de 238 YaMZ V de 8 cilindros que desarrolla 240 CV a 2100 rev/min. Se acopla a una caja de cambios manual de seis marchas adelante y una de retroceso. La suspensión es barras de torsión, y consta de seis ruedas de carretera con la rueda dentada en la carretera tensor delantero y trasero.
Accesorios
El SA-13 es totalmente anfibio, que impulsó en el agua por el movimiento de sus orugas. El radar circular parabólico HAT BOX está situado entre dos pares de contenedores de misiles, es un sencillo sistema de detección remota que evita el desperdicio de munición fuera de los misiles alcance efectivo.


Especificaciones

Armamento
4 misiles SA-13 "Gopher" y una ametralladora de 7,62 mm.
Países usuarios
Afganistán, Angola, Argelia, Bulgaria, Rusia, Cuba, Checoslovaquia, Hungría, India, Iraq, Jordania, Libia, Polonia, Eslovaquia y Siria.
Peso de lanzamiento 55 kg
Aceleración Mach 2.8
Equipo 3 hombres
Altitud mínima 10 a 5000 metros
Techo 30.000 metros


Alcance 30 kilometros
Radar Asociado para la detección y adquisición FLAT-BOX B
Dimensiones
-Longitud: 6,6 m
-Ancho: 2,85 m
-Altura: 2,3 en posición de salida, 3,8 m cuando se dispara

SA-13 checo disparando
